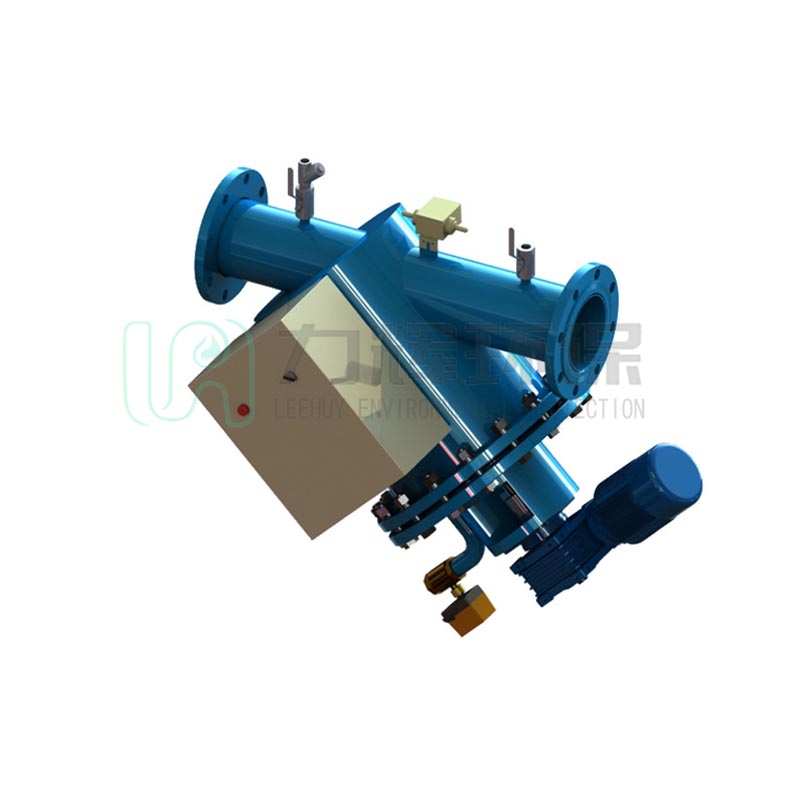

Y型自清洗过滤器

产品概述

LH-SZ系列刷式自清洗过滤器是一种利用滤网拦截液体中的杂质，且具有可自动清洗排污功能的设备。采用模块化设计、结构紧凑、性能优良、清洗排污时系统不断水。

工作原理

LH-SZ系列刷式自清洗过滤器由进出口压差控制，当压差达到预设值时，自清洗启动：排污阀打开，减速电机驱动清洗刷转动，过滤网上拦截的杂质被刷下，通过排污口排出。

结构形式

Y型：设备进出口在一直线上，可水平或垂直安装，适合安装在系统直管段。

L型：设备进出口呈90°夹角，可垂直或卧式安装，适合安装在系统管道转角段。

F型：设备进出口与本体垂直，且朝向同一方向，可垂直或卧式安装，适合安装在底部或侧面空间不足的直管段。

适用场合

　　工业应用：冷却水过滤；保护喷头；污水三级处理；市政水回用；车间用水；R．O．系统前过滤；酸洗；造纸白水过滤；注塑成型机；巴氏消毒系统；水处理应用；制冷采暖水系统。

灌溉应用：地下水；市政水；江河、湖、海水；果园；苗圃；温室；高尔夫球场；公园。

技术数据

工作压力：1.0/1.6/2.5/4.0MPa(可定制)          压力损失：≤0.01MPa

壳体材质：CS、304、316L（可定制）             滤网材质：304、316L

滤网精度（形式）：楔形网（80-800μm），冲孔网（800-5000μm）

自清洗时间：15-60s（按需设置）                温度：0-80℃

控制电箱：继电器控制、PLC控制（选配）        控制方式：手动、压差、时间

输入电压：三相，220V/380V，50HZ

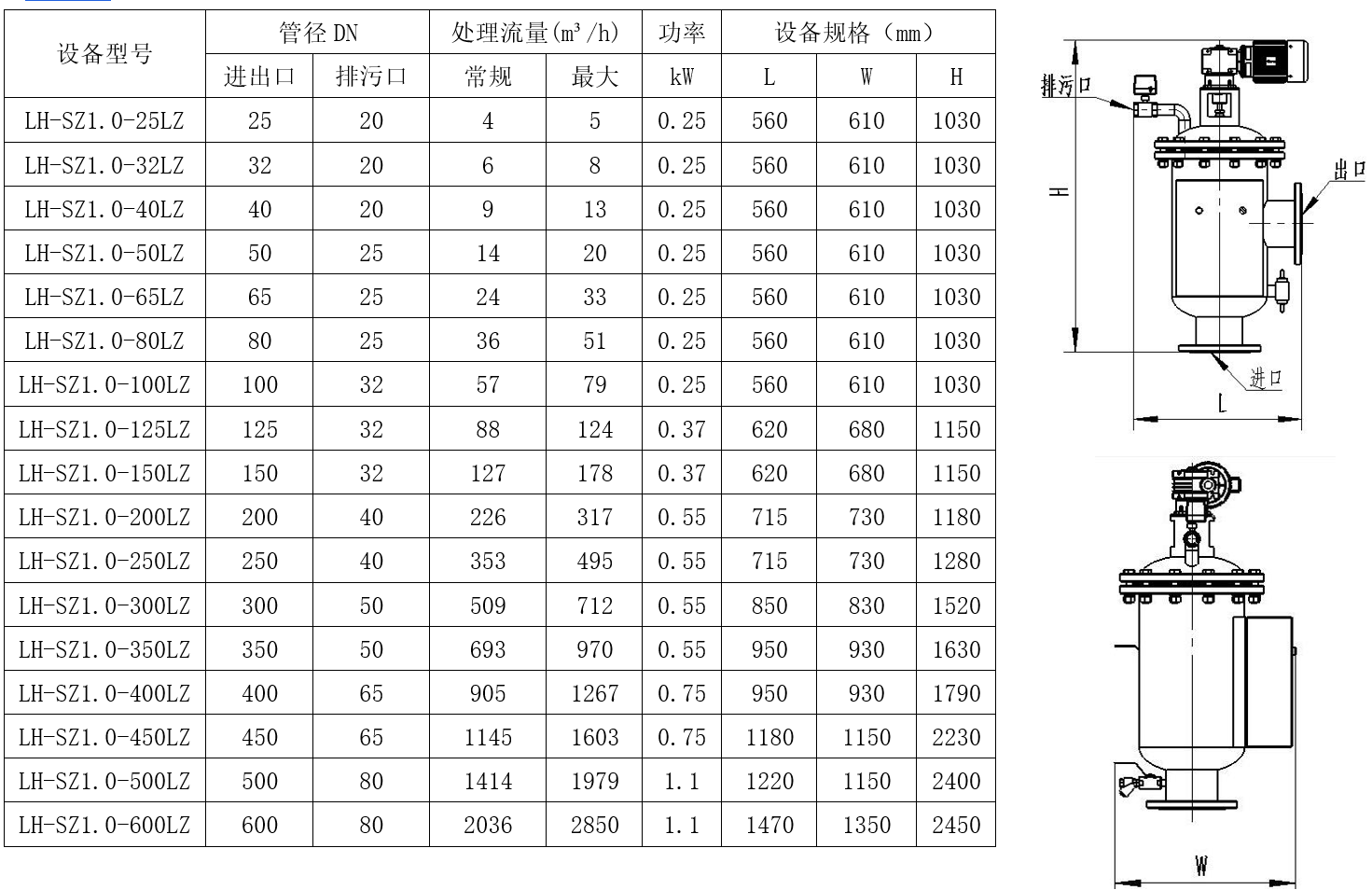

选型参数
