PF型反冲排污过滤器

产品概述

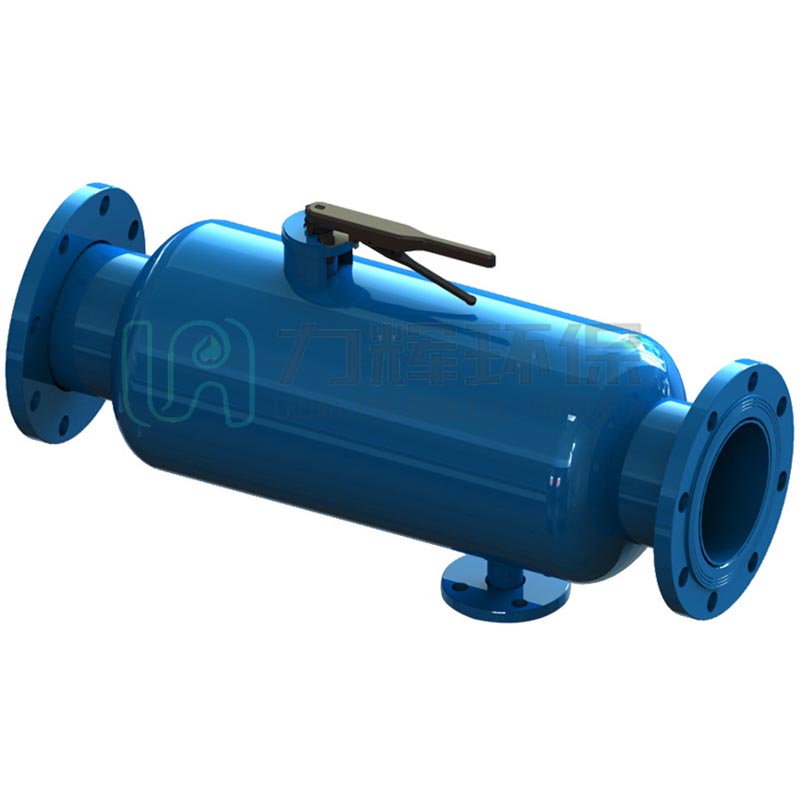

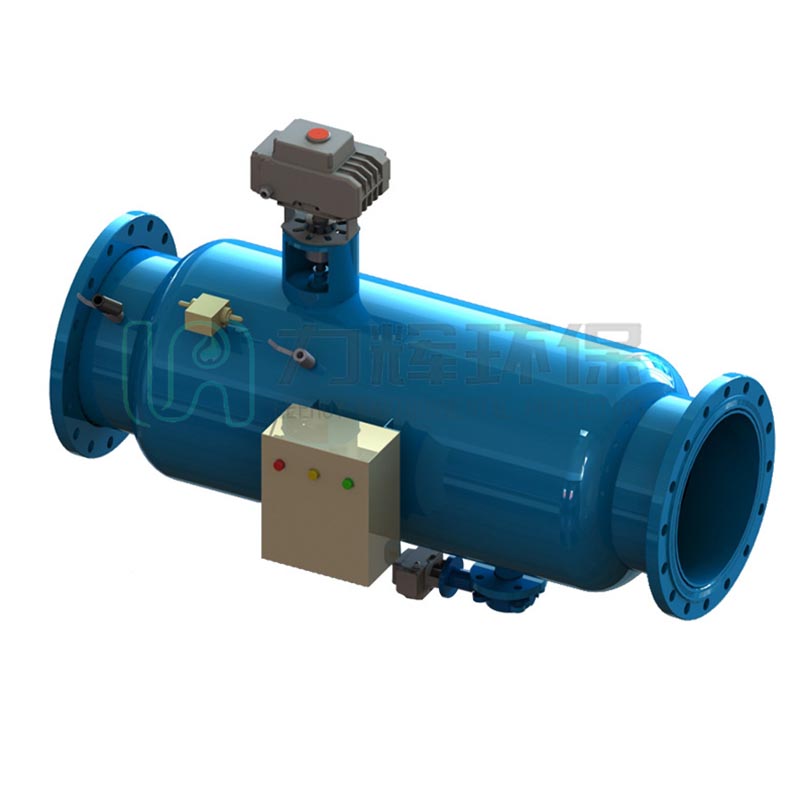

LH-PF型反冲排污过滤器是一种利用滤网拦截液体中的杂质，且具有可自动反冲洗排污功能的设备。采用模块化设计、结构紧凑、性能优良、清洗排污时系统不断水。主要组件包括：设备壳体、滤芯组件、反冲洗排污组件、控制系统等。

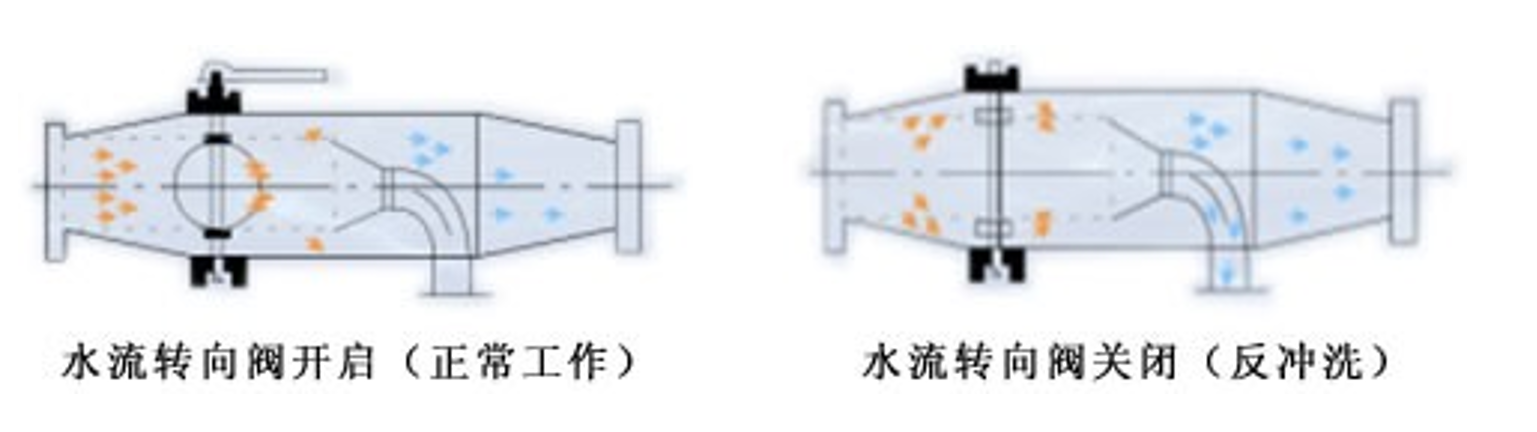

工作原理

1、正常工作状态

阀板开启,排污阀关闭。水流直接进入过滤网内部，经滤网过滤后由出口流出。

2、反冲洗状态

阀板关闭，此时水流入过滤网，因阀板关闭，水流只能从阀板前端流出，排污阀开启，形成压差，少量滤后水从后段过滤网外侧反冲入过滤网内，实现反冲洗功能。其余大部分滤后水，从出口流出。

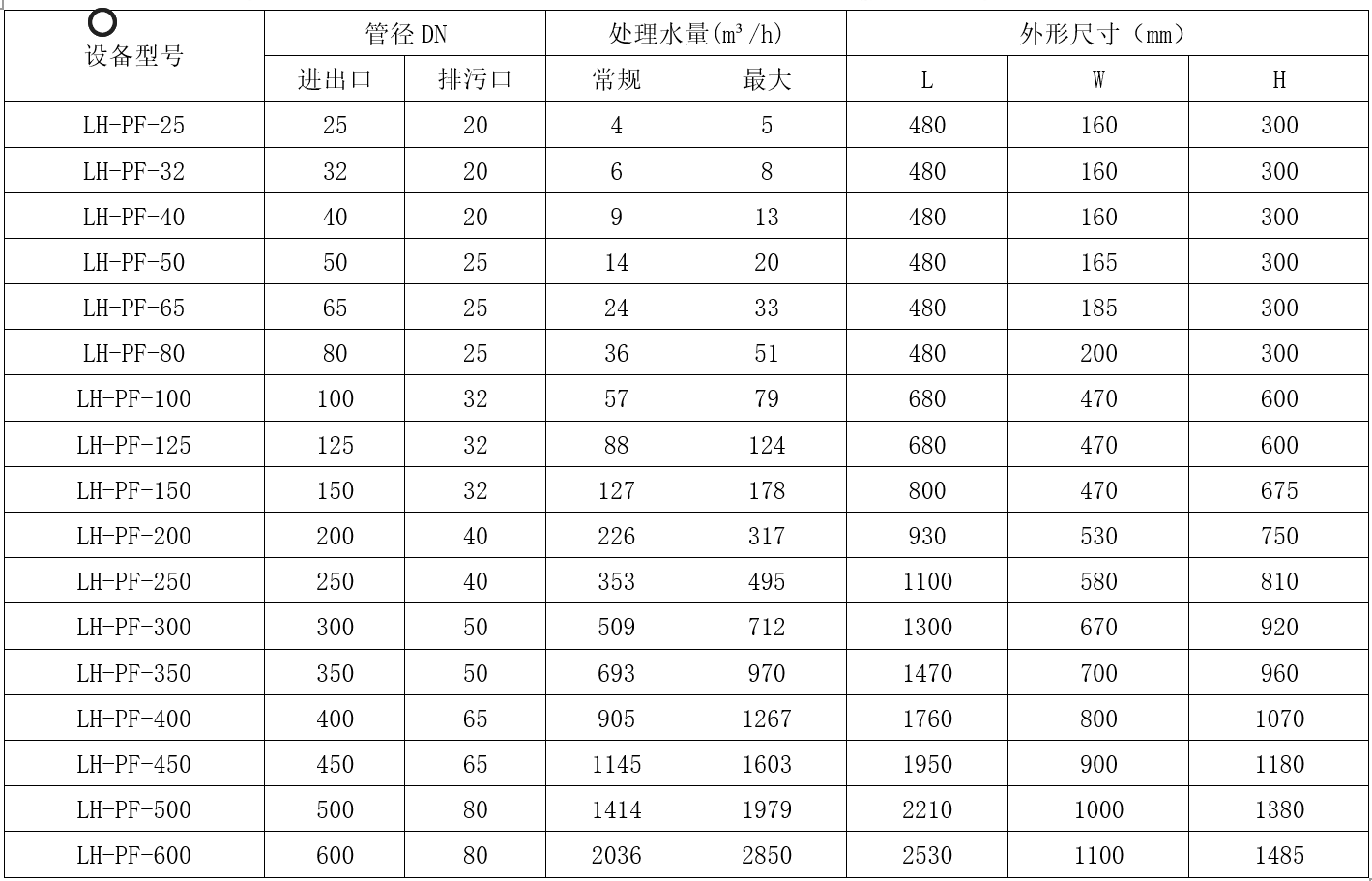

技术数据

单台处理水量：45-2350m³/h                工作压力：0.1-2.5Mpa（高压可定制）

工作温度：0-80℃                          过滤精度范围:800-5000um

反冲洗耗水量：<2%                          反冲洗时间：10-60秒

反冲洗控制方式：压差、时间及手动                电源：AC 380V/50Hz

控制界面：数显、旋钮、开关                    滤网材质：304、316L

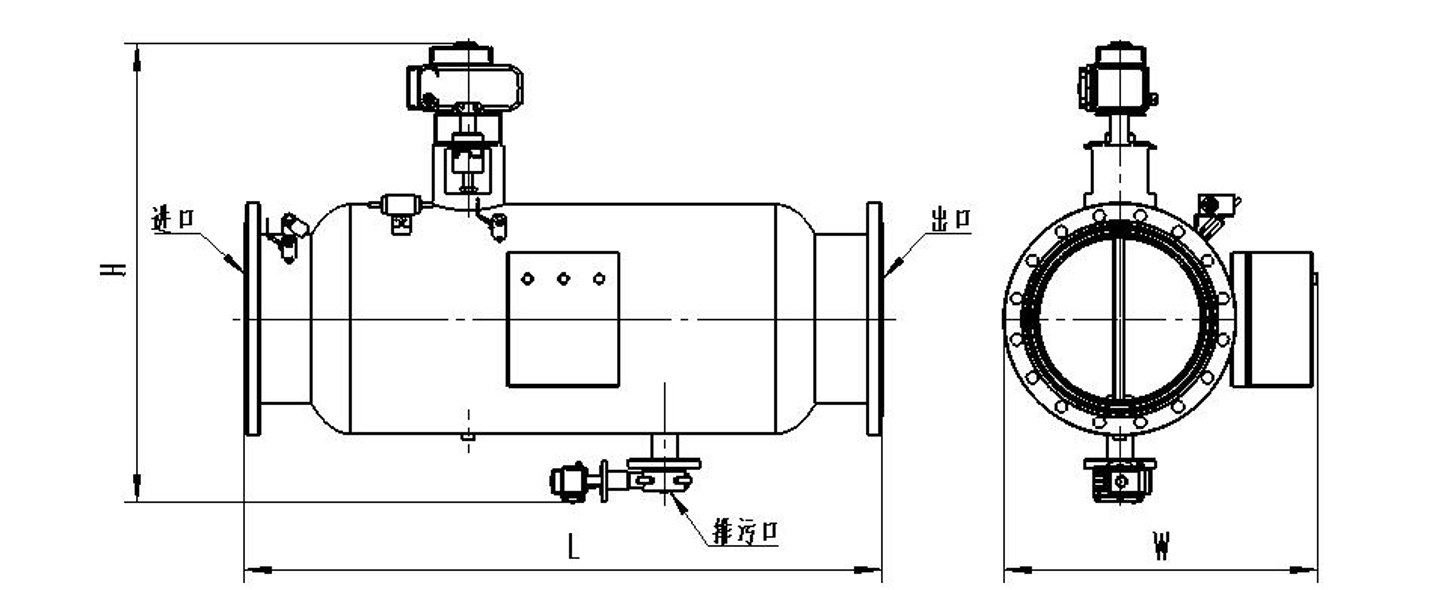

设备安装

1、按照反冲排污过滤器本体上的箭头提示方向连接管道

2、安装时应尽量考虑排污口在下部，便于杂物的排放。

3、排污管接到排污沟，排污管道不宜过长。

4、正常过滤时，将手柄转动至工作位置；需要反冲洗排污时，将手柄转动至反冲洗位置，打开排污阀门。反冲洗完毕，将手柄转至工作位置，关闭排污阀门。
